TIFF･PDF 形式の図面は縮尺補正を行う必要があります。
図面を初回に開く際に縮尺補正が表示されますが、図面リストの[縮尺]ボタンからも設定できます。
図面の回転を行うこともできます。

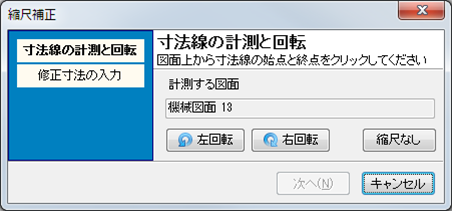

寸法線の計測
- 図面より寸法線の始点と終点をクリックします。

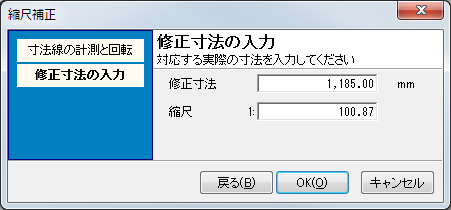

- 寸法を入力すると縮尺が逆算されます。
図面の回転
左回転･右回転ボタンからそれぞれ90度ずつ図面を回転できます。
図面リストから一括で図面を回転させることもできます。
※PDF、TIFF以外の図面は回転できません。
※拾いが行われている図面は回転できません。
※挿入図形が作図されている図面は回転できません。
